板式换热器（plate heat exchanger），是将热流体的部分热量传递给冷流体的设备，又称热交换器。换热器在化工、石油、动力、食品及其它许多工业生产中占有重要地位，其在化工生产中换热器可作为加热器、冷却器、冷凝器、蒸发器和再沸器等，应用广泛。

板式换热器是一种在不同温度的两种或两种以上流体间实现物料之间热量传递的节能设备，是使热量由温度较高的流体传递给温度较低的流体，使流体温度达到流程规定的指标，以满足工艺条件的需要，同时也是提高能源利用率的主要设备之一。换热器行业涉及暖通、压力容器、中水处理设备等近30多种产业，相互形成产业链条。

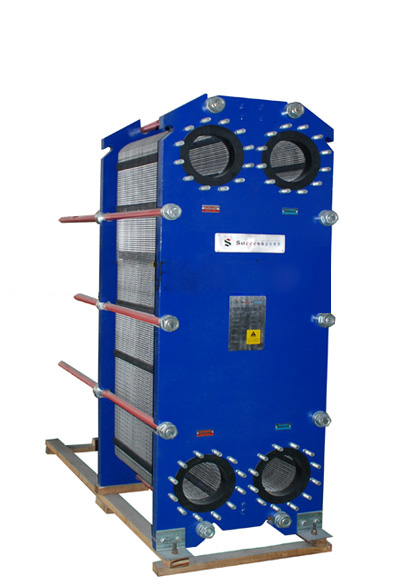

S20A型供暖专用板式换热器实拍

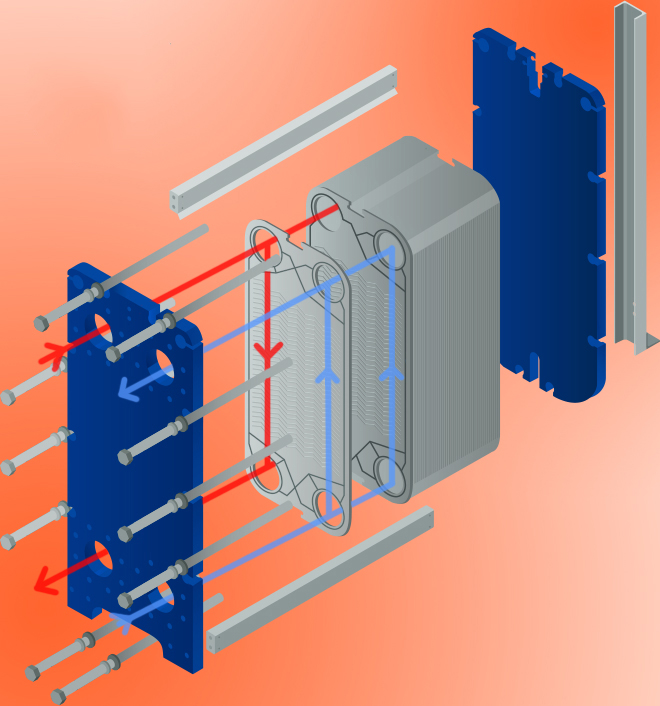

一.（英国）板式换热器基本结构

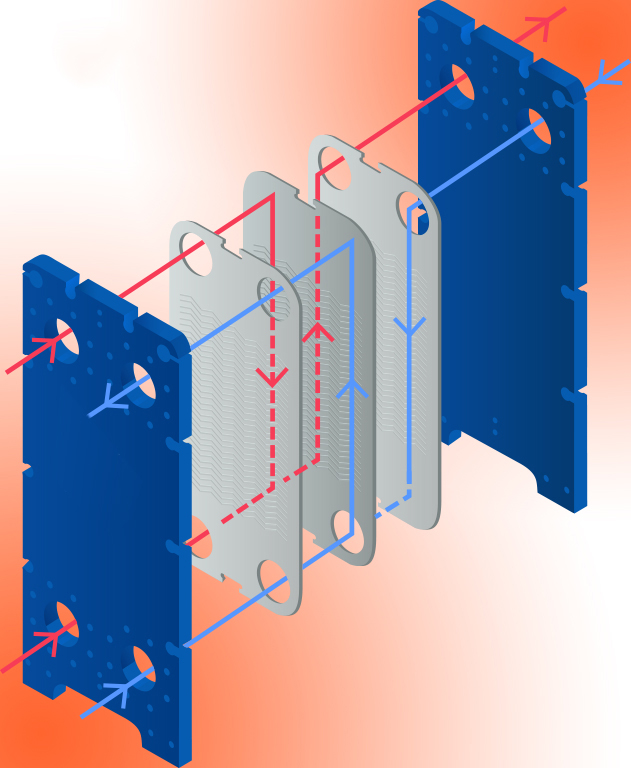

1.1单流程板式换热器

1.2多流程板式换热器

板式换热器与管式换热器的对比，没有更好，只有适合。

传热面积相同的条件下比较：

换热器（供暖专用板式换热器）

型号：S20A-IMSE-100

接口、接管尺寸：DN200

板片形式：深波纹

板片材质：不锈钢 304

橡胶密封垫片：三元乙丙 EPDM

重量：1770KG

整机尺寸：1550*740*1644mm

设计温度：180摄氏度

设计压力：2.5MPa

换热器价格：5万元人民币/台

适用范围：供暖 例：6.5万平米的地暖或老式暖气。

                   商业经营建筑面积5万平中央空调式风机旁管。

2-6月购货有优惠！配件采购包物流！

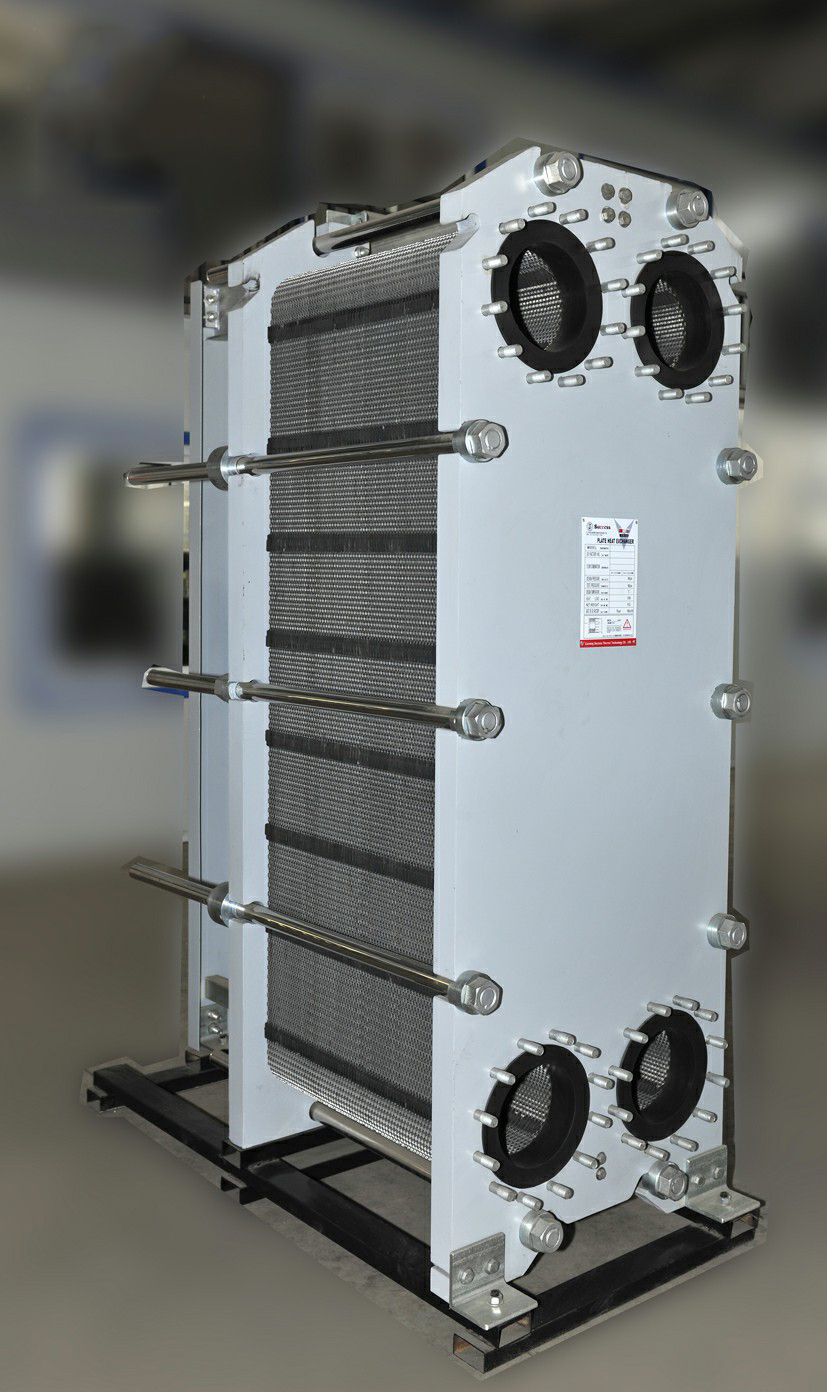

             实图拍摄 S20D-I型 供暖，冷却均可用。节能型，英国设计

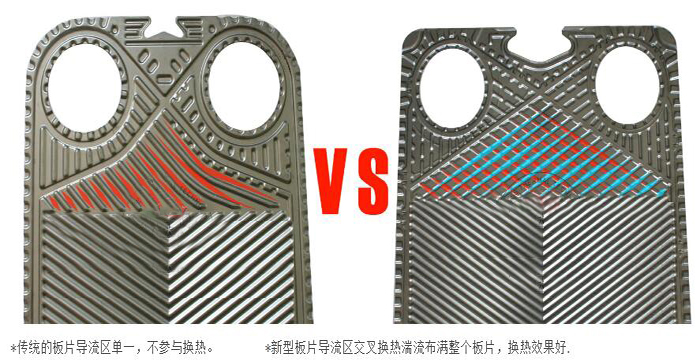

*传统的板片导流区单一，不参与换热。        *新型板片导流区交叉换热湍流布满整个板片，换热效果好.

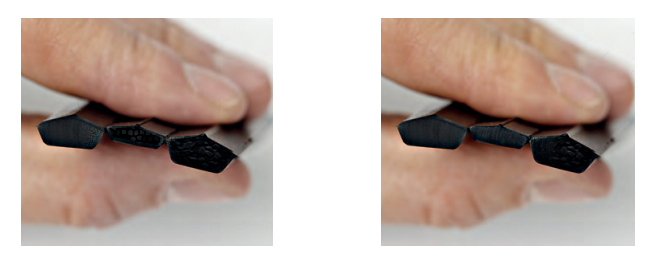

*进口橡胶横切后颜色均匀，无杂质，无气泡，颜色黑中发灰，抚摸上手感细腻，棱角分明，橡胶流向统一纹理清晰，压缩回弹性好，扯断率低。

*国产橡胶生产的板式换热器密封垫片明显有外观差别，寿命与进口橡胶密封垫片有几倍之差。

配件分解介绍

安全的保障：高强丝杠，自锁套

维修的便捷：压力轴承，燕尾悬挂，四角定位

清晰的指引：不必为找进出口接怎么连接而打电话询问，全中文指示牌帮您解决不是问题的问题。

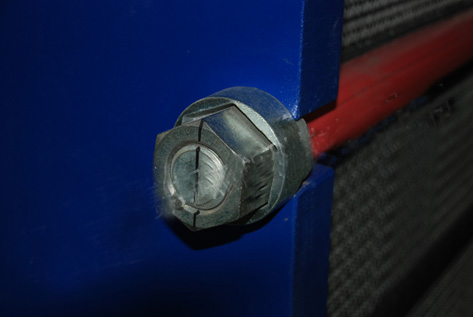

防螺栓松动，安全保障－－画线标示法

压力轴承，轻松拆装--让组装更简单

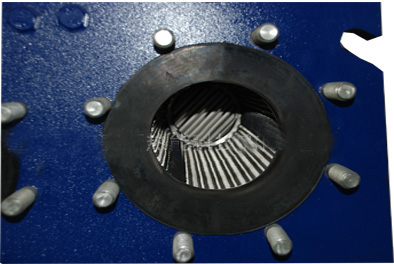

橡胶衬套－－让法兰紧密配合

研发团队的成果 发明zhuanli与实用新型zhuanli

高新技术企业  质量体系认证 环境体系认证 职业健康体系认证 辽宁省名牌产品等
