板式换热器是由若干悬挂在上横梁并由下导杆定位的薄金属板片组成。位于压紧板四周的加紧螺栓将这些板片夹紧在框架的固定压板和活动板之间。每块板的角上有导流孔，引导流体进出。相邻板之间用垫片密封，使冷热流体每隔一板流动。流体的流量、物理特性、压力降和温差决定了板片数量和尺寸。

在大多数场合使用单程，所有管路都接在固定压板上，检查拆卸打开换热器时，不必拆卸管道。如有特殊生产要求，我们也可以设计制作多流程形式，也可以同时处理两种以上介质。

板式换热器采用中华人民共和国《板式换热器》GB16409-1996标准，而且还可以满足众多国际标准。并通过了ISO9001：2008质量体系认证。并获得了一项板式换热器zhuanli。

板片设计

板式换热器的板片全部选用欧洲标准板片，所有板片采用标准厚度，使用寿命远远超过普通的换热器板片。我们对于材料的苛刻要求是为了更大的质量保证，从机械强度的原理上讲，如采用非标准板片，板片厚度无法保障，板片的抗压差能力大大降低，严重时将产生板片错位及液体泄漏，如果液体中有坚硬颗粒与板片发生高强度摩擦时，其板片的抗击穿性能也大大降低了。

为确保板片在压制、剪切、冲孔等过程中不受到伤害，我公司采用预覆PVC蓝膜来保证板片的完整无伤，并配合日本进口渗透探伤剂的使用，能更有效的保证板片的质量。

定位系统

板片定位槽采用翻边加强设计，避免拆卸过程中板片变形；框架上的定位采用工字钢和矩形管的复合定位方式，定位可靠，板片拆装容易，多次拆装后定位依然精确。

密封垫片

免粘贴垫片是目前国际上常用的密封垫片，瑟克赛斯在此基础上做了改进。垫片嵌在板片的凹槽内并通过垫片爪固定在换热板片上，契合度更高密封效果更好。垫片的屋顶型结构设计大大加强了密封效果同时也大大延长了垫片的使用寿命。挂爪式的设计更方便了换热器的停机维护，清洗板片时只需将垫片拆下清洗板片即可。避免了密封垫片遇到清洗液或其它溶液膨胀而影响使用寿命，重新安装时亦不需要任何特殊工具就可以完成。

框架设计

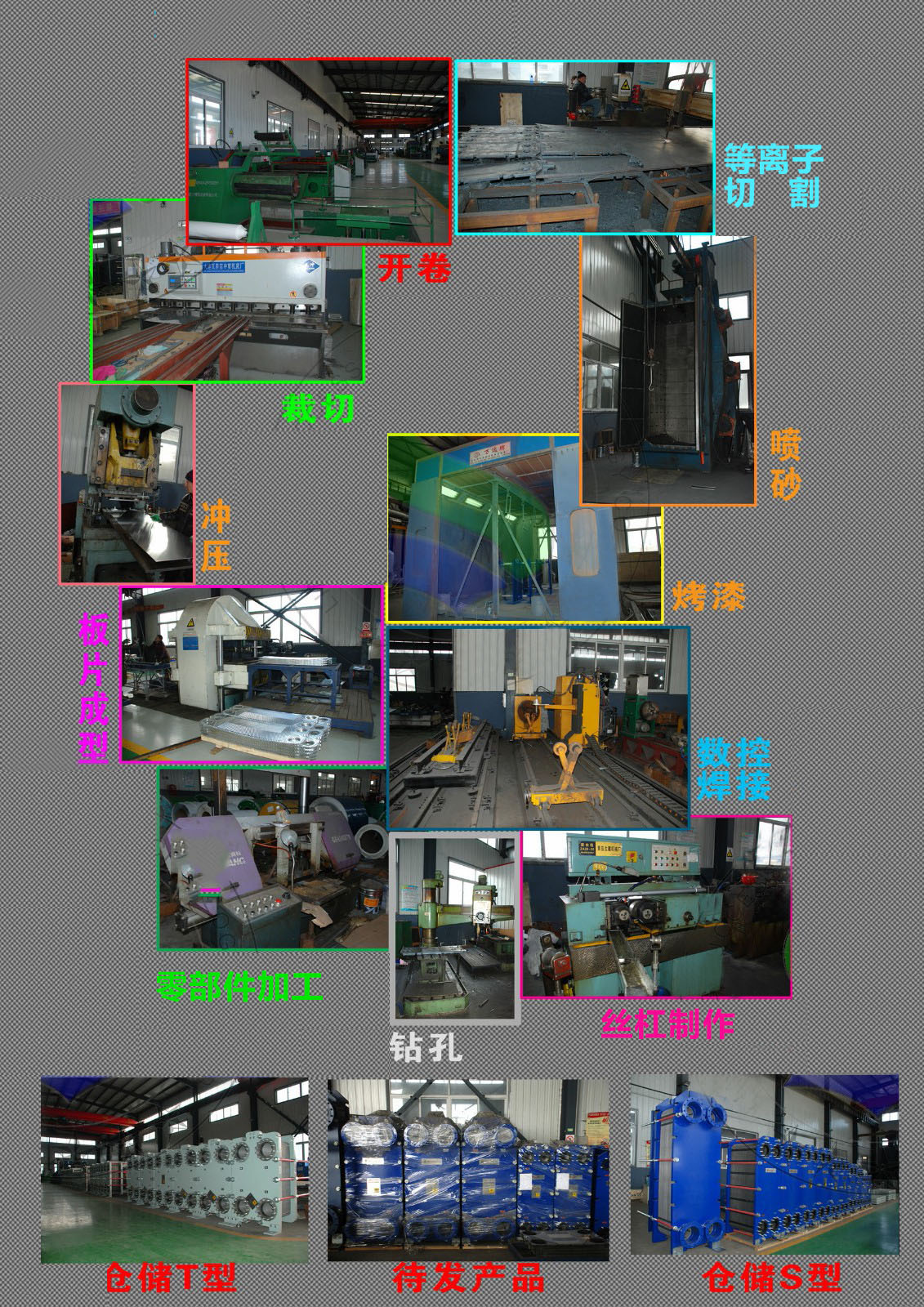

为更好的保证产品质量和使用寿命，瑟克赛斯对框架的选材全部根据国家标准采用Q235A板材。全部框架均采用数控火焰切割，切割尺寸更精确。切割后成型的框板进行板面微处理，采用大型抛丸机对框板进行抛丸处理。对框板进行悬挂喷漆后进入烤漆房，高温加固喷漆。

快装设计

非常注重细微结构的设计。在加紧螺栓上附上了独特的压力轴承盒，一个人就可以轻松的完成拆装过程，使检修更加方便、快捷。同时还设计了防松动设计，配合防松垫的使用轻松解决了运输过程的松动问题。

板式换热器

英国总公司的专属板式换热器，换热效率非常高；由英国总部采用先进的热功软件模拟多种工况进行分析设计的，强度优化

和性能分析，使得换热器在使用过程

中达到优质性能和安全的运行；同时瑟克赛斯换热器具有很强的专业性和传导性。

控制器及系统

在控制器和系统方面，与外国，国内知名品牌合作的方式，一同建立整体机组的完成。合作厂家有：西门子，Honeywell，

ABB，英威腾，阿尔法等，其产品专业

可靠，性能卓越。使瑟克赛斯换热机组在实现远程控制，远程数据传输，无人置守控制方面提供了安全可靠的保证。

水泵

在国内的战略合作伙伴有：德国威乐、丹麦格兰富、中国南方泵业、上海凯泉泵业、上海熊猫水泵。与伙伴们

的深度合作使得水泵在换热机组中质量有所保

证，其水泵的稳定性、安全性和节能效果非常显著，服务也很周到、也很及时。（与可根据客户需求订制厂家，指定品牌）

换热器机组参选表-

换热机组配置单

谨供参考

板式换热器　循环泵　补水泵　法兰/焊接蝶阀（球阀）　止回阀　Ｙ型过滤器　避震喉　

球阀　安全阀　电磁阀　压力表　温度表　电接点压力表　减振垫　电动调节阀　电磁流量计

超声波热量计　电子水处理　压力变送器　温度传感器　电控系统（循环泵变频器，补水变频器，plc系统，

液晶触控，柜体）管路，管件，底座，电缆和桥架等。

自动化系统略有增减。

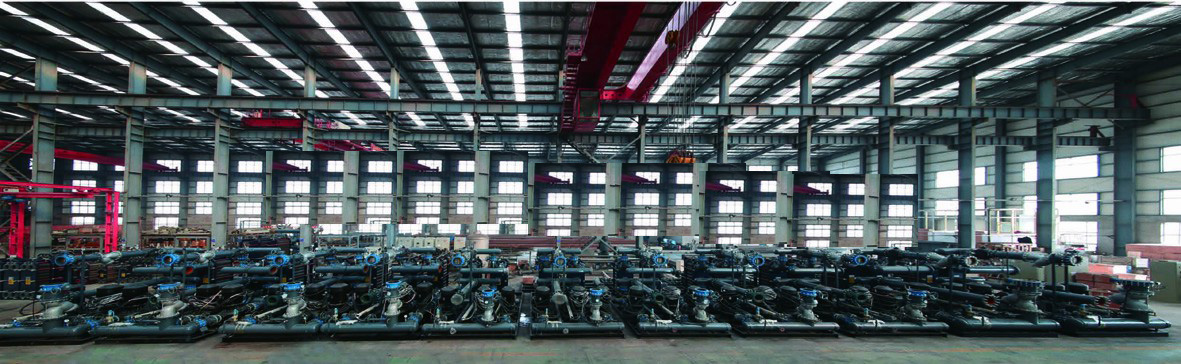

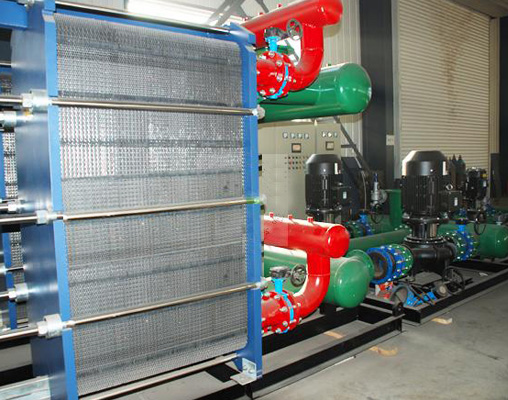

以上部件焊接、组装后构成完整的换热机组。控制越多越智能化，可定制手动机组，半自动机组，智能机组，无人置守机组，可远传数据至控制中心等多样化定制。

换热器机组-研发团队的技术支持，成就产品的卓越。（发明及实用新型zhuanli）

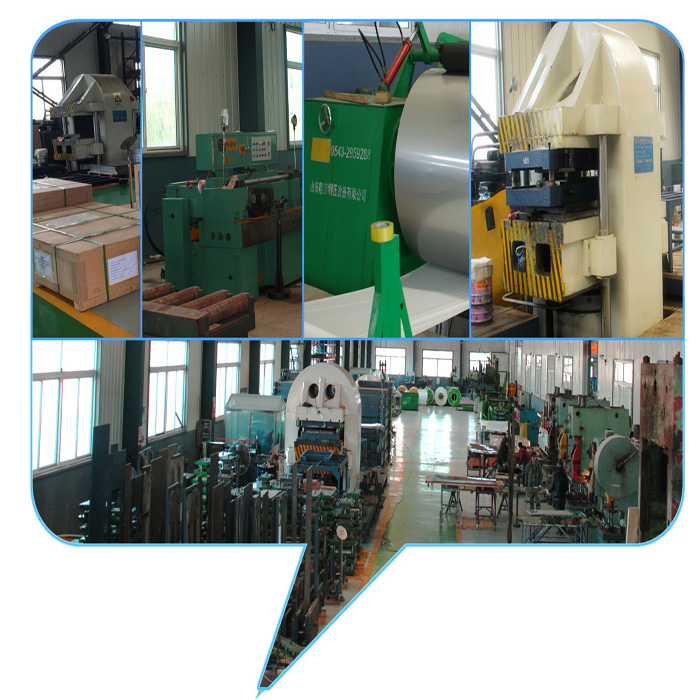

换热器机组-精良的装备是企业发展的首选
